高频逆变器中高频变压器的设计每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应。所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的。采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线。最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容。

1、绕次级高压绕组第一段。接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸,准备绕初级低压绕组的一半。

2、绕初级低压绕组的一半。预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理。用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断。在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,   如这里可分做三次,每次用线6到7股,这样还可绕得更平整。注意三次的头、中、尾放在一起,且绕向要相同。然后又包一层绝缘纸,准备绕次级高压绕组第二段。

3、绕次级高压绕组第二段。将前面没有剪断的次级高压绕组线翻转上来(注意与前面的初级绕组线不要相碰,必要时可用绝缘纸隔开),又并绕25T,注意绕向要与前面的第一段相同,线仍不剪断。又包一层绝缘纸,准备绕初级低压绕组的另一半。

4、绕初级低压绕组的另一半。再按步骤②同样的方法绕一次初级低压绕组,注意绕向要与前面的一半相同。同样线剪断,包一层绝缘纸,准备绕次级高压绕组第三段。

5、绕次级高压绕组第三段。再按步骤③提示的方法绕完剩下的次级高压绕组25T,仍注意绕向与前面的两段相同。接好引出线(尾),线剪断。至此,所有的绕组都绕完了。

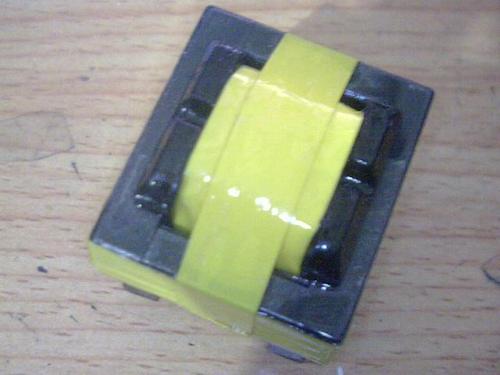

6、合并初级低压绕组。将前面两次绕的初级低压绕组,头与头并接,中心抽头与中心抽头并接,尾与尾并接,接好引出线,即得到初级低压绕组的头、中、尾三个引出端。最后缠一层绝缘胶带,至此线包制作完成。
