12v高频变压器绕制图解 浅谈高频变压器绕制

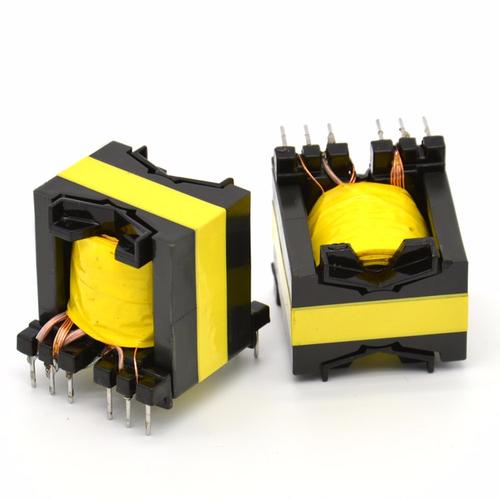

高频变压器

高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、10MHz以上。

工作原理

变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

设计原理

在高频变压器设计时，变压器的漏感和分布电容必须减至最小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初级电感量的1%～3%。

初级线圈的漏感----变压器的漏感是由于初级线圈和次级线圈之间，层与层之间，匝与匝之间磁通没有完全耦合而造成的。

分布电容----变压器绕组线匝之间，同一绕组的上、下层之间，不同绕组之间，绕组与屏蔽层之间形成的电容称为分布电容。

初级绕组----初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。

次级绕组----初级绕组绕完，要加绕（3～5）层绝缘垫衬再绕制次级绕组。这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，符合绝缘耐压的要求。

偏压绕组----偏压绕组绕在初级和次级之间，还是绕在最外层，和开关电源的调整是根据次级电压还是初级电压进行有关。

浅谈高频变压器绕制

1：使用专用的变压器设计软件PIXls Designer和PI TRANSFORMER Designer，将需要的参数，如输入电压范围、输出电压要求、偏置电压大小、变压器估计功率、功率因数、额定负载、初级线圈层数、次级线圈匝数等参数输入，PI软件会根据用户输入的参数给出一个合理的变压器参数，然后设计人员就可以根据给出的参数绕制变压器了，软件给出的会有以下参数：初级线圈、反馈线圈、次级线圈的层数、匝数、线经大小、绕制的方向、气隙大小、线圈与线圈之间的胶带的层数、骨架型号、磁芯型号、浸漆要求等。 

2：有了这些参数后就可以绕制变压器了，在绕制变压器之前先给骨架的脚编上一个号码，例如我们现在需要绕制一个输入电压是+24V，输出1是+9V，输出2是+15V的变压器，要求2输出端的功率都为1.5W，那么这个变压器的绕制方法如下： 

初级线圈的绕制方法：从引脚2开始，使用线径0.19毫米的漆包线绕骨架53圈，估计有两层，绕线应尽量平整。 在引脚1结束，绕完后用绝缘胶布裹两层。 

偏置线圈的绕制方法：从引脚5开始，使用线径0.13毫米的漆包线绕骨架27圈至引脚4结束，绕完后用绝缘胶布裹两层，再用一层绝缘胶布裹住除了引脚以外的其他所有有线圈露出的地方。 

9V端线圈绕制方法：用绝缘胶布裹在7脚与6脚底，使用线径0.35毫米的漆包线，从7脚开始绕20圈至6脚结束，用绝缘胶布裹两层。再用绝缘胶布裹住7脚6脚以外的绕线。 

15V端线圈绕制方法：用绝缘胶布裹在 10脚9脚底，使用线径0.19毫米的漆包线，从10脚开始绕34圈到9脚结束，用绝缘胶布裹两层，然后装上两快磁芯，在两磁芯中间放0.3MM厚的纸（即气隙，大约4层白纸厚度），压平后用胶布把磁芯与骨架裹在一起。（说明绝缘胶布均指4KV绝缘胶）

3：测试变压器输出及带负载能力 

测试方法： 将绕好的变压器安装在已经实验成功的测试板上，检测电路输出及带负载能力，若输出端和带负载能力正常后方可测试变压器耐压能力。

4： 测试变压器耐压能力。 

将变压器耐压测试分为三组，即初级端（1、2脚），9V端（6、7脚），15V端（9、10脚）。在其中任意两组端加上3KV交流电压持续20秒时间（线夹夹其中各端任意一脚，也可两脚全夹），耐压测试仪器报警则该变压器不合格，未报警则合格。
