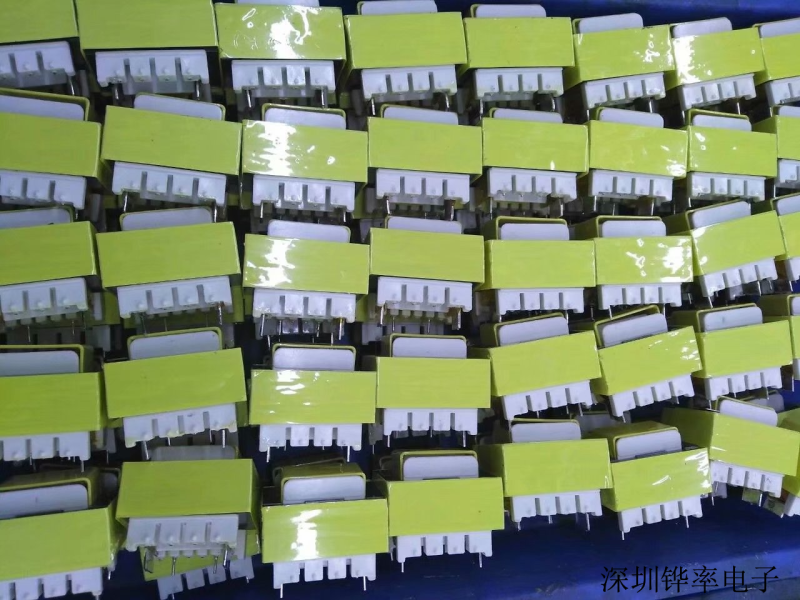

EI41工频互感器 生产厂家 定制加工

EI41工频互感器 生产厂家 定制加工

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电子式互感器

变频功率传感器是一种电子式互感器，变频功率传感器通过对输入的电压、电流信号进行交流采样，再将采样值通过电缆、光纤等传输系统与数字量输入二次仪表相连，数字量输入二次仪表对电压、电流的采样值进行运算，可以获取电压有效值、电流有效值、基波电压、基波电流、谐波电压、谐波电流、有功功率、基波功率、谐波功率等参数。

互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

电压互感器

测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。测量用微型电流互感器主要要求：

1、绝缘可靠；

2、足够高的测量精度；

3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。

保护用电流互感器保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。

电流互感器

利用变压器原、副边电流成比例的特点制成。其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。由于副边接近于短路，所以原、副边电压U1和都很小，励磁电流I0也很小。 电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。 电流互感器的接线方式按其所接负载的运行要求确定。最常用的接线方式为单相，三相星形和不完全星形。

组合互感器

组合互感器是将电压互感器、电流互感器组合到一起的互感器。组合互感器可将高电压变化为低电压，将大电流变化为低电流，从而起到对电能计量的目的。

钳形互感器

钳形电流互感器是一款精密电流互感器（直流传感器），是专门为电力现场测量计量使用特点设计的。该系列互感器选用高导磁材料制成，精度高。线性优。抗干扰能力强等。使用时可以直接夹住母线或母排上无须截线停电其使用十分方便。它可配合多种测量仪器，电能表现场校验仪、多功能电能表、示波器、数字万用表、双钳式接地电阻测试仪、双钳式相位伏安表等，　可在电力不断电状态下，对多种电参量进行测量和比对。

零序互感器

零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。 作用：当电路中发生触电或漏电故障时，保护动作，切断电源。 使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。零序电流互感器采用ABS工程塑料外壳、全树脂浇注成密封，有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好，外形美观。具有灵敏度高、线性度好运行可靠，安装方便等特点。其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。

高频变压器型号分：

EE8.3、EE10/EI10、EE13/EI13、EE16/EI16 EE19/EI19 EE20/UU21 EE21 EE22/EI22 EE25/EI25/EE28/EI28/EI30/EE30/EI33/EE33/EE35/EI35/EE40/EI40/EE55/EE65/EE85/EE110；

ER系列中柱圆孔型：ER24/ER25/ER28/ER35/ER39/ER40/ER42/ER45/ER49；

EF系列：EF12.6/EF15/EF16/EF20/EF25/EF35；

EFD\EFT系列：EFD15/EFD20/EFD25/EFD30/EFT43/EFT45/EFT46；

EP.EPC。POT系列：EP07/EP10/EP13/EP17/EPC13/EPC19/EPC27/EPC46/POT14/POT30/POT33；

ETD系列：ETD29/ETD34/ETD44/ETD49/ETD54/ETD59；

PQ系列：PQ20/PQ2016/PQ2020/PQ2620/PQ2625/PQ3220/PQ3230/PQ3235/PQ3535/PQ4040/PQ50/PQ5050；

RM系列：RM04/RM06/RM05/RM08/RM10/RM12/RM14；

SMD贴片变压器系列：SMDEP07/SMDEP10/SMDEP13/SMDEPC13/SMDEPC17/SMDEPC19/SMDEPC25；

工字电感现货系列有：0406 、0608、0810、0912、1010、1012、1016、1216、1313、1416、1417、1317、1210 4*8 6*8MM；

空芯线圈/PFC功率电感 磁棒电感现货系列有：0312、3*12MM、03*15、4*16、4*20、05*20、5*25、6*20、6*25、6*30、8*30、5*150；

所以电感，变压器电感量均可以定制从：1UH 、3.3UH、4.7UH、5.6UH、100UH、200UH、1MH 2MH 等。
