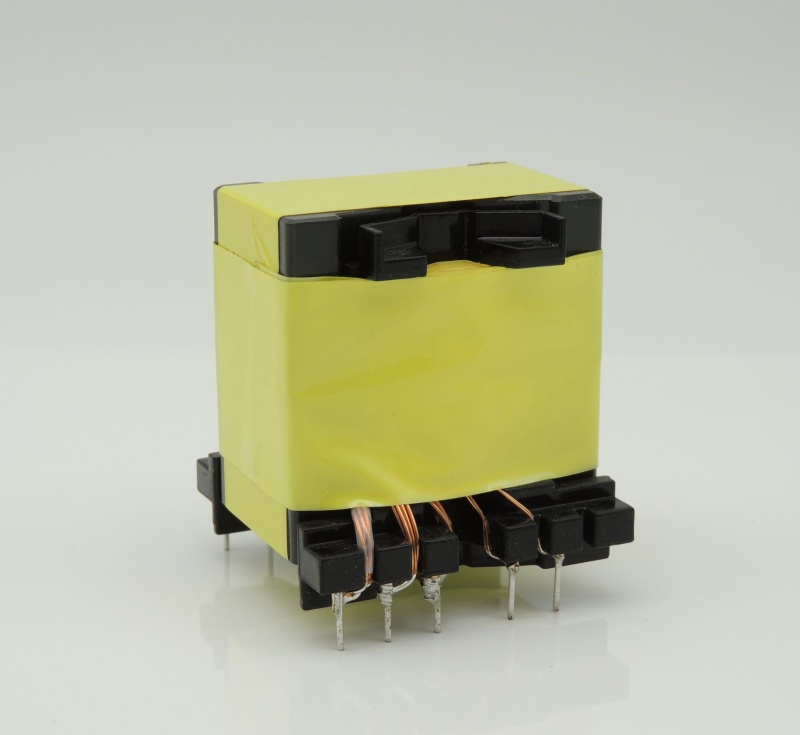

3KW-PQ50高频变压器 生产厂家 定制加工

发货城市：
深圳
产品简介：
3KW-PQ50高频变压器 生产厂家 定制加工 特点及应用范围 具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。 广泛应用于电视机电源、显示器、开关电源、导航等。
最小定量：
1000
订购热线：
133-1693-7917
  • 产品说明

3KW-PQ50高频变压器 生产厂家 定制加工


特点及应用范围

具有损耗小、输出功率大、工作频率宽，温升低，性能稳定等特点。

广泛应用于电视机电源、显示器、开关电源、导航等。

产品特性：

应用于开关电源上多种电压输出的转换；

适用于AC电源，开关电源和各类DC/DC转换器等;

可依客户订制需求调整变压器的圈比和电感参数等以满足电路上对零件的基础要求。

可设计满足各种电路模式（反激式，正激式或推挽式等，也可应用于耦合，升压，降压或谐振式电感。）

产品功率可做到300W。

产品有插件式和SMD贴片式。

符合ROHS环保指令要求。

产品为无铅制程。

工作温度范围：-20℃～+85℃


Model

A

B

C

D

d

E

E1

E2

PQ20/16

20.0MAX

18.0 MAX

25.0 MAX

3.5±0.5

0.6±0.1

20.6±0.5

7.5±0.5

3.8±0.5

PQ20/20

24.5 MAX

22.0 MAX

25.0 MAX

3.5±0.5

0.6±0.1

20.0±0.5

7.5±0.5

3.8±0.5

PQ26/20

31.0 MAX

22.0 MAX

29.0 MAX

3.5±0.5

0.8±0.1

25.4±0.5

7.5±0.5

3.8±0.5

PQ26/25

31.0 MAX

27.0 MAX

29.0 MAX

3.5±0.5

0.8±0.1

25.4±0.5

7.5±0.5

3.8±0.5

PQ32/20

36.5 MAX

25.0 MAX

32.0 MAX

3.5±0.5

0.8±0.1

30.0±0.5

7.5±0.5

5.0±0.5

PQ32/20

36.5 MAX

25.0 MAX

32.0 MAX

3.5±0.5

0.8±0.1

30.5±0.5

7.5±0.5

5.0±0.5

PQ32/20

36.5 MAX

25.0 MAX

32.0 MAX

3.5±0.5

0.8±0.1

30.5±0.5

7.5±0.5

5.0±0.5

PQ32/25

36.3 MAX

30.0 MAX

36.0 MAX

3.5±0.5

0.8±0.1

30.5±0.5

7.5±0.5

5.0±0.5

PQ32/30

36.0 MAX

34.0 MAX

36.0 MAX

3.5±0.5

0.8±0.1

30.5±0.5

7.5±0.5

5.0±0.5

PQ35/35

37.5 MAX

40.0 MAX

40.0 MAX

3.5±0.5

0.8±0.1

35.5±0.5

10±0.5

5.0±0.5

PQ40/40

42.5 MAX

45.0 MAX

45.0 MAX

3.5±0.5

0.8±0.1

35.5±0.5

15±0.5

5.0±0.5

PQ50/50

52 MAX

55.0 MAX

52.0 MAX

3.5±0.5

0.8±0.1

35.5±0.5

12±0.5

7.5±0.5
