PQ EQ POT系列高频变压器生产厂家厂家直供

发货城市：: 深圳

产品简介：: PQ EQ POT系列高频变压器生产厂家厂家直供 PQ EQ POT系列高频变压器性能参数高效率，低功耗使用更薄的安装尺寸，以获得更小的外形尺寸该产品已通过UL B级绝缘系统认证本公司大量提供：EC、ER、EE、EI、EF、EFD、ETD、PQ、POT、EQ、EP、EPC、BASE、UU等系列产品。

最小定量：: 1000

订购热线：: 133-1693-7917

产品说明

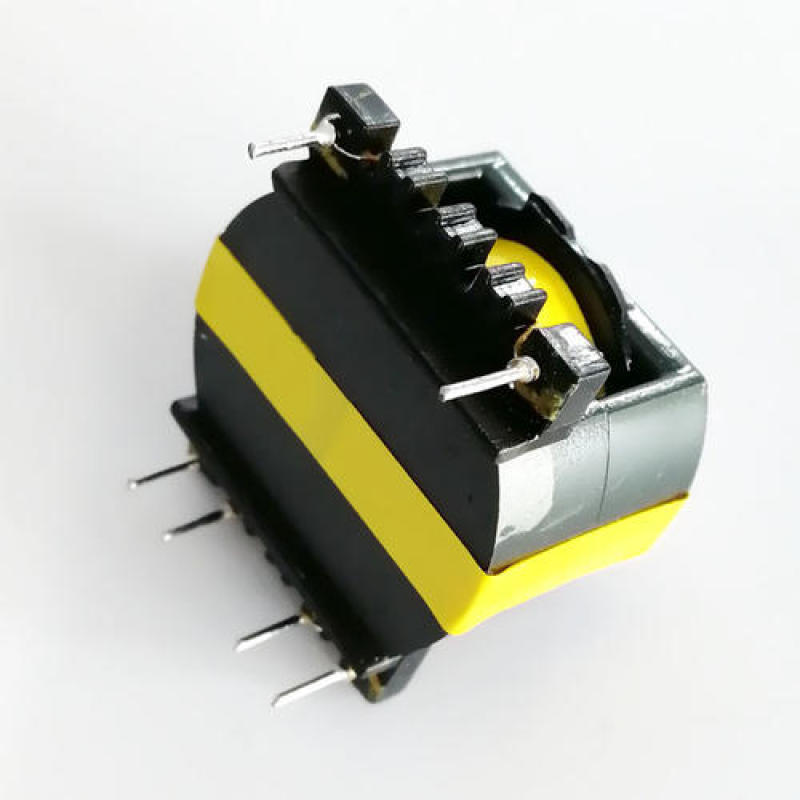

PQ EQ POT系列高频变压器生产厂家厂家直供

PQ EQ POT系列高频变压器性能参数

高效率，低功耗
使用更薄的安装尺寸，以获得更小的外形尺寸
该产品已通过UL B级绝缘系统认证
输入电压：AC110V-AC230V
耐温等级：B级、F级
可根据客户需求设计针脚和间距
安全绝缘系统相关的尺寸可以根据客户的安全绝缘需求进行调整
安全证书：UL&TUV

分类：高频变压器, 高频磁性元件

本公司大量提供：EC、ER、EE、EI、EF、EFD、ETD、PQ、POT、EQ、EP、EPC、BASE、UU等系列产品。

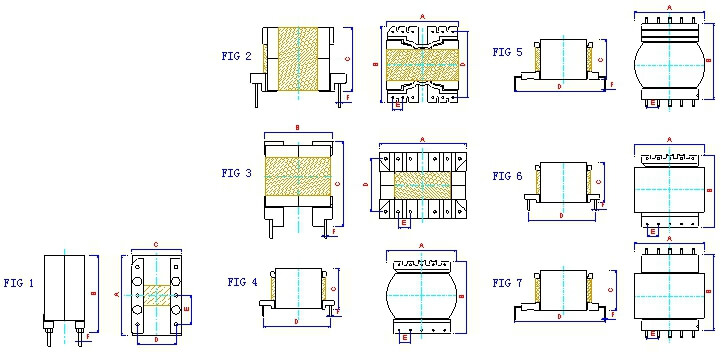

类型	图片	A	B	C	D	E	F	针脚	Ae (mm2)	最大功率
POT1408	1	14.50	15.00	8.50	6.60	5.00	0.60	3+3	20.00	10W
PQ2016-1	2	23.50	23.50	20.00	20.50	2.5/3.8	0.60	6+8	62.00	40W
PQ2016-2	3	21.00	18.00	21.50	15.00	4.50	0.60	4+4	62.00	40W
PQ2020-1	2	23.50	23.50	23.50	20.30	2.5/3.8	0.60	6+8	62.00	45W
PQ2020-2	3	21.00	20.50	20.50	17.00	5.0/6.0	0.80	4+4	62.00	45W
EQ2520-1	7	26.00	30.50	21.50	34.70	4.5/5.0	0.64*0.64	5+5	96.77	60W
PQ2620-1	2	27.00	30.00	22.50	25.40	3.80	0.60	6+6	119.00	95W
PQ2620-2	2	27.00	23.00	21.50	19.00	6.00	0.60	2+2	119.00	95W
PQ2620-3	3	27.00	21.00	27.00	16.70	3.80	0.60	6+6	119.00	95W
PQ2622.5-1	2	27.50	30.00	24.00	25.40	3.80	0.60	6+6	119.00	95W
PQ2625-1	2	27.00	30.00	27.50	25.50	3.80	0.60	6+6	118.00	100W
EQ2813-1	7	29.00	34.00	13.50	40.00	3.5/5.0	0.6*0.6	4+6	108.10	50W
POT3019-1	4	30.50	34.00	19.50	29.50	5.00	0.80	5+5	120.70	100W
POT3019-2	5	30.50	32.00	19.50	28.00	5.00	0.80	5+5	120.70	100W
POT3024-1	4	30.50	31.50	24.50	27.50	5.00	0.80	5+5	119.50	105W
EQ3016-1	6	31.00	31.50	18.50	26.60	5.00	0.80	5+5	109.70	80W
EQ3013-1	6	31.00	35.00	13.50	50.00	5.00	0.6*0.6	5+5	105.40	70W
PQ3220-1	2	33.00	34.00	22.50	30.50	5.08	0.80	6+6	170.00	125W
PQ3225-1	2	33.00	34.00	27.50	30.50	5.08	0.80	6+6	162.20	135W
PQ3227.5-1	2	33.00	34.00	30.00	30.00	5.08	0.80	6+6	160.00	150W
PQ3230-1	2	33.00	34.00	27.50	30.50	5.08	0.80	6+6	161.00	165W
EQ3313-1	7	34.00	43.20	13.50	50.00	6.0/5.0	0.8*0.8	4+6	125.43	90W
POT3314-1	5	33.50	37.20	14.50	43.50	5.00	0.64*0.64	5+5	141.50	105W
POT3314-2	4	33.50	36.50	14.50	33.50	5.00	0.80	5+5	141.50	105W
POT3319-1	4	33.50	38.00	21.50	33.50	5.00	0.80	5+5	143.50	110W
POT3324-1	4	33.50	38.00	25.50	33.50	5.00	0.80	5+5	145.50	120W
PQ3530-1	2	36.00	39.50	31.00	35.60	5.1/35.2	1.00	6+2	197.00	185W
PQ3530-2	2	36.00	39.00	31.00	35.40	4.50	1.00	6+6	197.00	200W
PQ3535-1	2	36.00	39.50	37.50	35.50	5.10	1.00	6+6	196.00	220W
PQ4040-1	2	41.00	42.50	45.50	38.10	5.08	1.00	6+6	201.00	290W
POT4012-1	5	40.50	43.20	12.50	61.00	5.00	0.7*0.7	5+5	187.29	135W
POT4020-1	4	40.50	38.50	21.50	39.00	5.00	1.00	5+5	213.31	155W
POT4025-1	4	40.50	36.50	28.50	32.00	10.00	1.00	2+2	210.05	165W
EQ4020-1	6	40.50	42.00	24.50	38.50	7.00	1.00	4+4	283.40	190W
PQ5050-1	2	51.50	51.50	52.00	45.70	7.60	1.20	7+7	328.00	600W
