EI变压器是电子变压器里一种，是按照铁心形状来定义的，因为EI变压器的铁心是由“E”型片和“I“型片叠加起来的，因此叫做EI变压器。EI变压器一般是工频（低频）变压器（50HZ或60HZ）、电源变压器、某些音频变压器也是EI的，如音响上用的。EI变压器常见的EI型变压器有： 横式骑马夹、直插线路板、环氧封装、母子式、四脚夹件BK。

EI型（包括山字形）就是较常见的变压器铁芯。R型（也成U型）他是由两个“U”型铁芯对成的，环形变压器又叫“0”型变压器，他的铁芯是用带状矽钢片卷绕而成的。

EI铁芯变压器：绕制工艺简单、效率较低，成本低（主要是设备便宜）。

EI变压器分类

按照安装方式分类

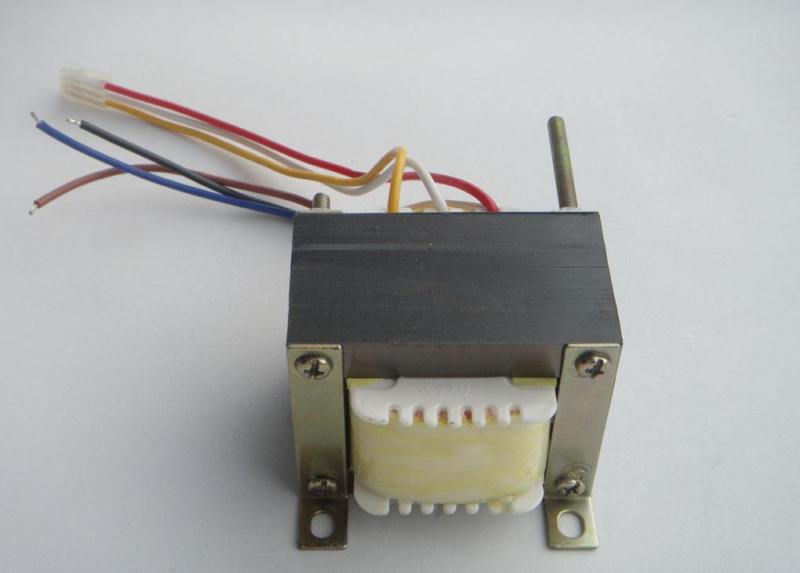

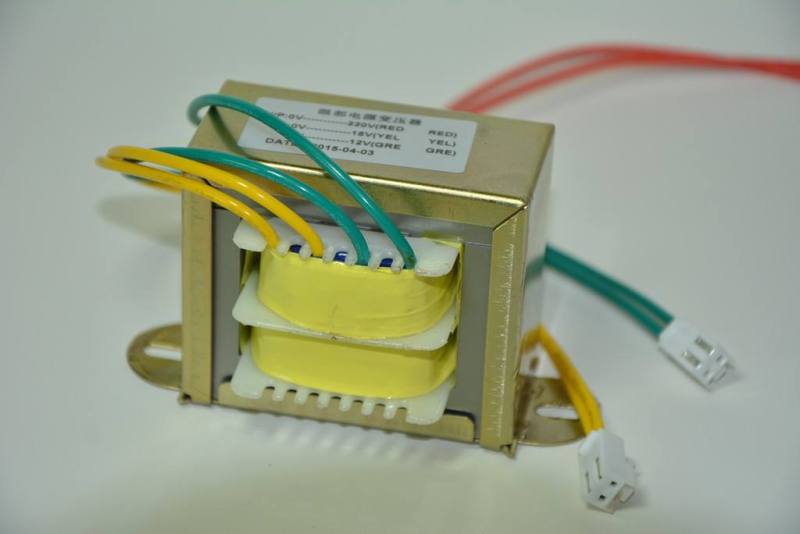

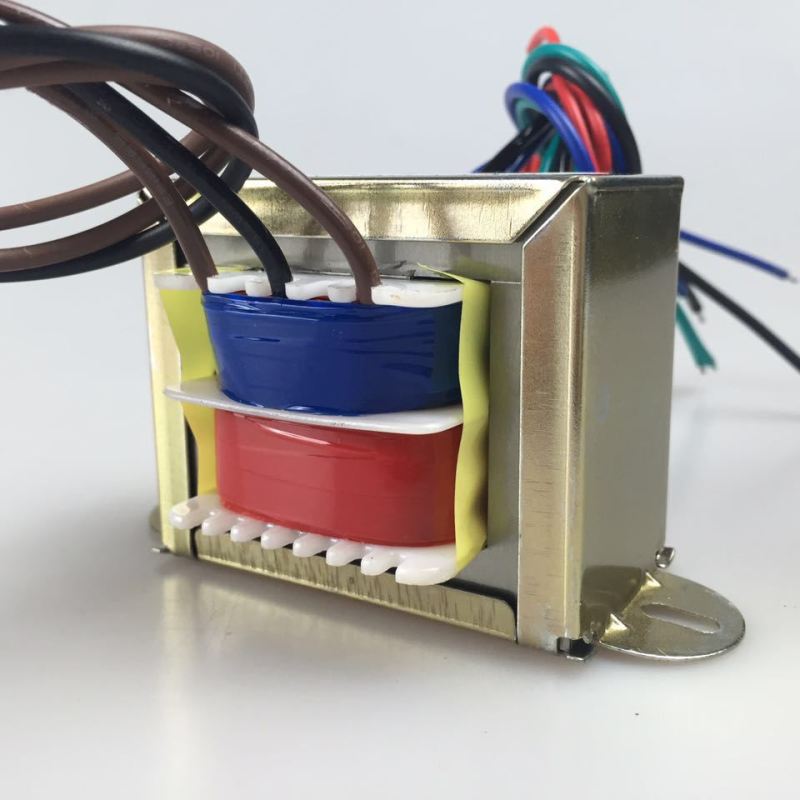

分为插针式、引线骑马夹式，插针式是直焊线路板上的，引线式是外部带引线，大部分是外面有铁壳，并且铁壳有安装孔，可以上螺丝。

按照铁心尺寸分类

EI变压器按照尺寸分类，一般大的类别是按照硅钢片长度来分类。比如常用的EI-19、EI-28、EI-35、EI-41、EI-48、EI-57、EI-66、EI-76.2、EI-86、EI-96、EI-114等等。其中的28、35、41这些是指硅钢片的长度。

细致的分类还要考虑硅钢片的总叠厚，有的变压器上面标EI-48*20，这个20是指硅钢片的总叠厚是20mm，因此这个变压器是EI-48的，细分下是EI-48*20的。

有些地方还有按照硅钢片舍口宽度来分类的，舍口是指E片中间凸出那部分，具体如图标识A，有的说EI-16*20，其中16是指舍宽为16的变压器，查表得知EI-48变压器的舍宽是16，因此EI-16*20变压器就是EI-48*20变压器。
